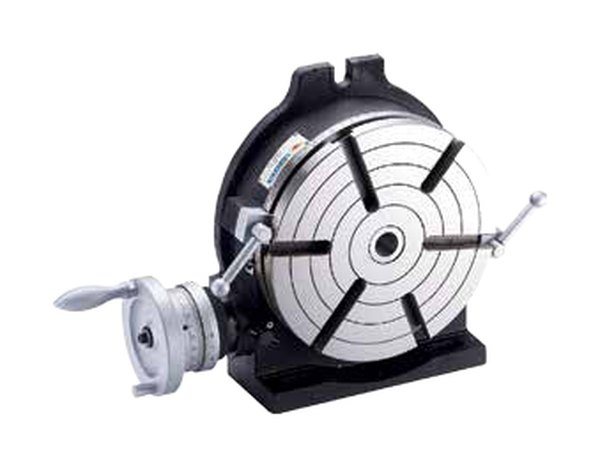

Vertex Yatay Dikey Döner Tabla (HV Serisi)
Marka: Vertex
Vertex HV yatay-dikey döner tabla: Ø110–406 mm, 90:1 salyangoz dişli, 360° derecelendirme, MK2–MK4 merkez konikli; frezede dairesel ve açısal işleme.
Vertex Yatay Dikey Döner Tabla (HV Serisi) hakkında
Vertex HV serisi döner tablalar, freze ve işleme tezgahlarında dairesel kanal açma, açısal bölme ve baralama işlemleri için kullanılan yatay ve dikey konumda çalışabilen hassas bağlama ekipmanlarıdır. Gövde mehenit dökümden üretilmiş, mil hassas biçimde yataklanmış; salyangoz dişli sertleştirilip taşlanmıştır.
Dişli oranı 90:1 olup kolun bir turu tablayı 4° döndürür. Tabla tam 360° derecelendirilmiş, kol 1 dakika hassasiyetle ölçeklendirilmiştir; verniyer skala 10 saniyeye kadar ayar imkânı verir. Tablo, tabla çapı ve yüksekliği, T-kanal ölçüsü, yatay/dikey yük kapasitesi ve merkez koniğini model bazında gösterir.
Seçimde iş parçasının çapı ve ağırlığı ile tezgah tablasının T-kanal ölçüsünü birlikte değerlendirin. Divizör plakaları, karşı punta ve flanşlar ayrı aksesuar olarak sunulur.
Stok kodları: HV-4, HV-6, HV-8, HV-10, HV-12, HV-14, HV-16
