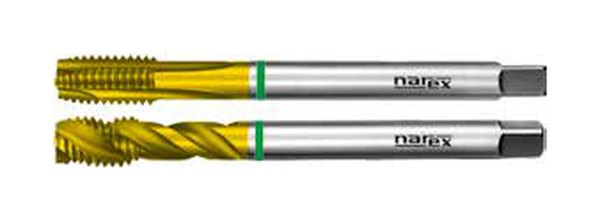

Narex Üniversal Makine Kılavuzu DIN 376 HSSE-V3 (3710 / 4210)

Marka: Narex Ždánice

Narex Üniversal Makine Kılavuzu DIN 376 HSSE-V3 (3710 / 4210)

Narex Üniversal Makine Kılavuzu DIN 376 HSSE-V3 (3710 / 4210): DIN 376, HSSE-V3, ISO 2 / 6H. Ölçü tablosu ve stok kodları.

Narex Üniversal Makine Kılavuzu DIN 376 HSSE-V3 (3710 / 4210) hakkında

Narex Üniversal Makine Kılavuzu DIN 376 HSSE-V3 (3710 / 4210), metrik (M) normal diş çekmek için DIN 376 standardında, %3 vanadyum alaşımlı süper yüksek hız çeliğinden (HSSE-V3) üretilmiş, genel kullanım için (Tip UNI) tasarlanmış bir kılavuzdur. Seride düz kanallı/uç bilemeli (geçme delik) ve helis kanallı (kör delik) varyantlar birlikte sunulur.

Seri / varyant: 3710 UNI TiN (uç bilemeli), 4210 UNI TiN (35° helis). Kaplama seçenekleri: TiN (titanyum nitrür). Diş toleransı ISO 2 / 6H. Çelikten paslanmaza, dökme demirden alüminyuma kadar geniş bir malzeme yelpazesinde tek kılavuzla çalışma imkânı verir.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 3710 UNI M12, 4210 UNI M12, 3710 UNI M14, 4210 UNI M14, 3710 UNI M16, 4210 UNI M16, 3710 UNI M18, 4210 UNI M18, 3710 UNI M20, 4210 UNI M20
