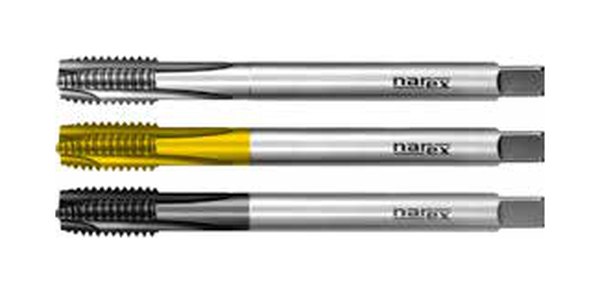

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE Uç Bilemeli (3505)

Marka: Narex Ždánice

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE Uç Bilemeli (3505): ≈DIN 374 (N-2183B), HSSE, 2B. Ölçü tablosu ve stok kodları.

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE Uç Bilemeli (3505) hakkında

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE Uç Bilemeli (3505), Amerikan ince (UNF) diş çekmek için ≈DIN 374 (N-2183B) standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.

Seri / varyant: 3505, 3505 TiN, 3505 TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı 2B.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 3505 UNF No.5, 3505 TiN UNF No.5, 3505 TiALN UNF No.5, 3505 UNF No.6, 3505 TiN UNF No.6, 3505 TiALN UNF No.6, 3505 UNF No.8, 3505 TiN UNF No.8, 3505 TiALN UNF No.8, 3505 UNF No.10, 3505 TiN UNF No.10, 3505 TiALN UNF No.10, 3505 UNF No.12, 3505 TiN UNF No.12, 3505 TiALN UNF No.12, 3505 UNF 1/4, 3505 TiN UNF 1/4, 3505 TiALN UNF 1/4, 3505 UNF 5/16, 3505 TiN UNF 5/16, 3505 TiALN UNF 5/16, 3505 UNF 3/8, 3505 TiN UNF 3/8, 3505 TiALN UNF 3/8, 3505 UNF 7/16, 3505 TiN UNF 7/16, 3505 TiALN UNF 7/16, 3505 UNF 1/2, 3505 TiN UNF 1/2, 3505 TiALN UNF 1/2, 3505 UNF 9/16, 3505 TiN UNF 9/16, 3505 TiALN UNF 9/16, 3505 UNF 5/8, 3505 TiN UNF 5/8, 3505 TiALN UNF 5/8, 3505 UNF 3/4, 3505 TiN UNF 3/4, 3505 TiALN UNF 3/4, 3505 UNF 7/8, 3505 TiN UNF 7/8, 3505 TiALN UNF 7/8, 3505 UNF 1, 3505 TiN UNF 1, 3505 TiALN UNF 1
