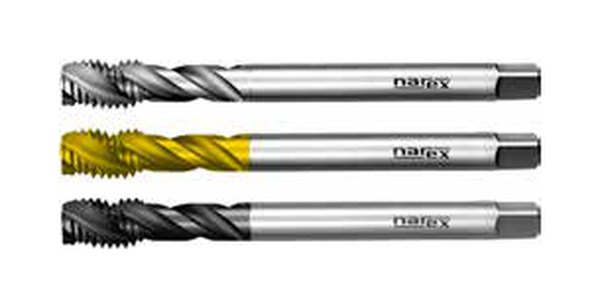

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE 35° Helis (4055)

Marka: Narex Ždánice

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE 35° Helis (4055)

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE 35° Helis (4055): ≈DIN 374 (N-2183C), HSSE, 2B. Ölçü tablosu ve stok kodları.

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE 35° Helis (4055) hakkında

Narex UNF Makine Kılavuzu ≈DIN 374 HSSE 35° Helis (4055), Amerikan ince (UNF) diş çekmek için ≈DIN 374 (N-2183C) standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. 35° sağ helis kanalları talaşı geriye, şafta doğru taşır; kör deliklerde talaş sıkışmasını önler.

Seri / varyant: 4055, 4055 TiN, 4055 TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı 2B.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 4055 UNF No.5, 4055 TiN UNF No.5, 4055 TiALN UNF No.5, 4055 UNF No.6, 4055 TiN UNF No.6, 4055 TiALN UNF No.6, 4055 UNF No.8, 4055 TiN UNF No.8, 4055 TiALN UNF No.8, 4055 UNF No.10, 4055 TiN UNF No.10, 4055 TiALN UNF No.10, 4055 UNF No.12, 4055 TiN UNF No.12, 4055 TiALN UNF No.12, 4055 UNF 1/4, 4055 TiN UNF 1/4, 4055 TiALN UNF 1/4, 4055 UNF 5/16, 4055 TiN UNF 5/16, 4055 TiALN UNF 5/16, 4055 UNF 3/8, 4055 TiN UNF 3/8, 4055 TiALN UNF 3/8, 4055 UNF 7/16, 4055 TiN UNF 7/16, 4055 TiALN UNF 7/16, 4055 UNF 1/2, 4055 TiN UNF 1/2, 4055 TiALN UNF 1/2, 4055 UNF 9/16, 4055 TiN UNF 9/16, 4055 TiALN UNF 9/16, 4055 UNF 5/8, 4055 TiN UNF 5/8, 4055 TiALN UNF 5/8, 4055 UNF 3/4, 4055 TiN UNF 3/4, 4055 TiALN UNF 3/4, 4055 UNF 7/8, 4055 TiN UNF 7/8, 4055 TiALN UNF 7/8, 4055 UNF 1, 4055 TiN UNF 1, 4055 TiALN UNF 1
