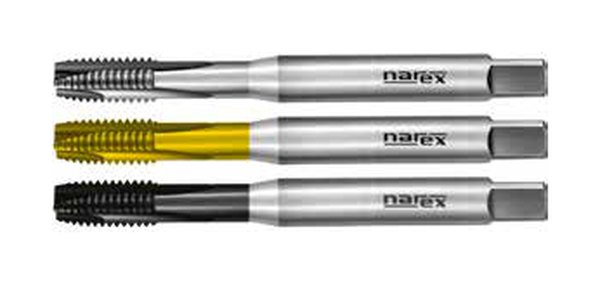

Narex UNC Makine Kılavuzu ≈DIN 371 HSSE Düz Kanal (1004 / 1504)
Marka: Narex Ždánice
Narex UNC Makine Kılavuzu ≈DIN 371 HSSE Düz Kanal (1004 / 1504): ≈DIN 371 (N-2182B), HSSE, 2B. Ölçü tablosu ve stok kodları.
Narex UNC Makine Kılavuzu ≈DIN 371 HSSE Düz Kanal (1004 / 1504) hakkında
Narex UNC Makine Kılavuzu ≈DIN 371 HSSE Düz Kanal (1004 / 1504), Amerikan kaba (UNC) diş çekmek için ≈DIN 371 (N-2182B) standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve C formu (2–3 diş) pahlı yapısı, kısa talaş veren malzemelerde ve genel diş çekme işlerinde güvenli kullanım sağlar.
Seri / varyant: 1004/1504, 1004/1504 TiN, 1004/1504 TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı 2B.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 1004/1504 UNC No.5, 1004/1504 TiN UNC No.5, 1004/1504 TiALN UNC No.5, 1004/1504 UNC No.6, 1004/1504 TiN UNC No.6, 1004/1504 TiALN UNC No.6, 1004/1504 UNC No.8, 1004/1504 TiN UNC No.8, 1004/1504 TiALN UNC No.8, 1004/1504 UNC No.10, 1004/1504 TiN UNC No.10, 1004/1504 TiALN UNC No.10, 1004/1504 UNC No.12, 1004/1504 TiN UNC No.12, 1004/1504 TiALN UNC No.12, 1004/1504 UNC 1/4, 1004/1504 TiN UNC 1/4, 1004/1504 TiALN UNC 1/4, 1004/1504 UNC 5/16, 1004/1504 TiN UNC 5/16, 1004/1504 TiALN UNC 5/16, 1004/1504 UNC 3/8, 1004/1504 TiN UNC 3/8, 1004/1504 TiALN UNC 3/8
