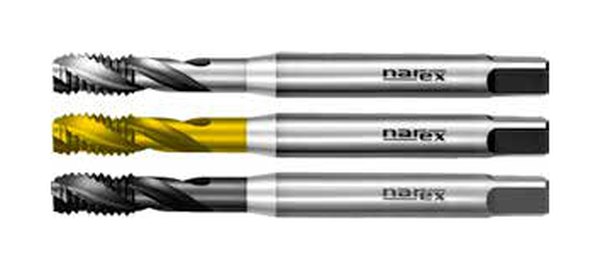

Narex UNC Makine Kılavuzu DIN 371 HSSE 35° Helis (2054)
Marka: Narex Ždánice
Narex UNC Makine Kılavuzu DIN 371 HSSE 35° Helis (2054): DIN 371 (N-2182C), HSSE, 2B. Ölçü tablosu ve stok kodları.
Narex UNC Makine Kılavuzu DIN 371 HSSE 35° Helis (2054) hakkında
Narex UNC Makine Kılavuzu DIN 371 HSSE 35° Helis (2054), Amerikan kaba (UNC) diş çekmek için DIN 371 (N-2182C) standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. 35° sağ helis kanalları talaşı geriye, şafta doğru taşır; kör deliklerde talaş sıkışmasını önler.
Seri / varyant: 2054, 2054 TiN, 2054 TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı 2B.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 2054 UNC No.5, 2054 TiN UNC No.5, 2054 TiALN UNC No.5, 2054 UNC No.6, 2054 TiN UNC No.6, 2054 TiALN UNC No.6, 2054 UNC No.8, 2054 TiN UNC No.8, 2054 TiALN UNC No.8, 2054 UNC No.10, 2054 TiN UNC No.10, 2054 TiALN UNC No.10, 2054 UNC No.12, 2054 TiN UNC No.12, 2054 TiALN UNC No.12, 2054 UNC 1/4, 2054 TiN UNC 1/4, 2054 TiALN UNC 1/4, 2054 UNC 5/16, 2054 TiN UNC 5/16, 2054 TiALN UNC 5/16, 2054 UNC 3/8, 2054 TiN UNC 3/8, 2054 TiALN UNC 3/8
