Narex Somun Kılavuzu DIN 357 HSS (5000)
Marka: Narex Ždánice
Narex Somun Kılavuzu DIN 357 HSS (5000): metrik (M) normal, DIN 357, HSS, ISO 2 / 6H; 5000, 5000 TiN, 5000 TiALN. Ölçü tablosu ve stok kodları.
Narex Somun Kılavuzu DIN 357 HSS (5000) hakkında

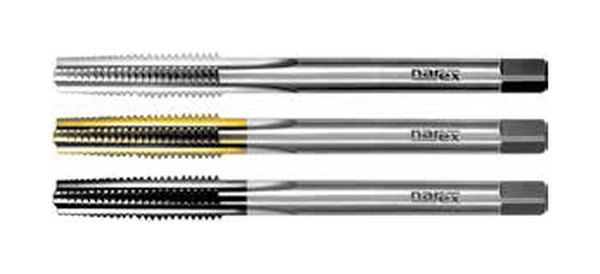

Narex Somun Kılavuzu DIN 357 HSS (5000), metrik (M) normal diş çekmek için DIN 357 standardında, yüksek hız çeliğinden (HSS) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.
Seri / varyant: 5000, 5000 TiN, 5000 TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı ISO 2 / 6H. Uzun şaftı sayesinde somun ve derin geçme deliklerde ardışık diş çekmeye uygundur; çekilen somunlar şaft üzerinde biriktirilebilir.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 5000 M3, 5000 TiN M3, 5000 TiALN M3, 5000 M4, 5000 TiN M4, 5000 TiALN M4, 5000 M5, 5000 TiN M5, 5000 TiALN M5, 5000 M6, 5000 TiN M6, 5000 TiALN M6, 5000 M8, 5000 TiN M8, 5000 TiALN M8, 5000 M10, 5000 TiN M10, 5000 TiALN M10, 5000 M12, 5000 TiN M12, 5000 TiALN M12, 5000 M14, 5000 TiN M14, 5000 TiALN M14, 5000 M16, 5000 TiN M16, 5000 TiALN M16, 5000 M18, 5000 TiN M18, 5000 TiALN M18, 5000 M20, 5000 TiN M20, 5000 TiALN M20, 5000 M22, 5000 TiN M22, 5000 TiALN M22, 5000 M24, 5000 TiN M24, 5000 TiALN M24
