Narex Paslanmaz İçin Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3660 / 3690 / 3870)

Marka: Narex Ždánice

Narex Paslanmaz İçin Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3660 / 3690 / 3870)

Narex Paslanmaz İçin Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3660 / 3690 / 3870): DIN 376, HSSE, ISO 2 / 6H. Ölçü tablosu ve stok kodları.

Narex Paslanmaz İçin Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3660 / 3690 / 3870) hakkında

Narex Paslanmaz İçin Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3660 / 3690 / 3870), metrik (M) normal diş çekmek için DIN 376 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, paslanmaz çelikler için (Tip VA) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.

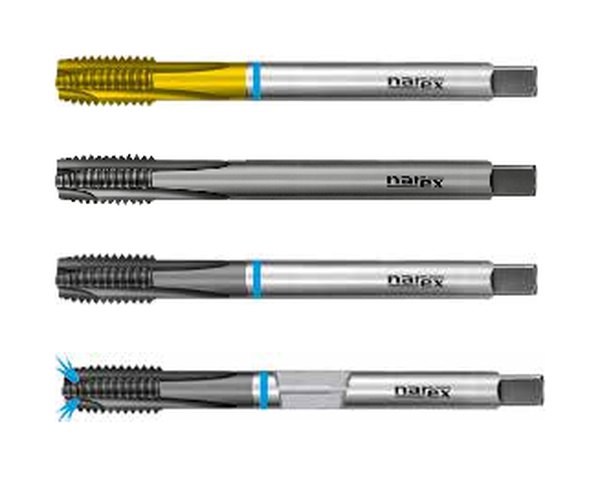

Seri / varyant: 3660 TiN, 3690 OX, 3870 HL, 3870 HL IKZN (içten soğutmalı). Kaplama seçenekleri: TiN (titanyum nitrür), OX (oksidasyon / buhar işlemi), HL (Balinit® Hardlube). Diş toleransı ISO 2 / 6H. IKZN varyantı içten soğutmalıdır; soğutma sıvısı kılavuz kanallarından çift çıkışlı verilir.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 3660 TiN M12, 3660 TiN M14, 3660 TiN M16, 3660 TiN M18, 3660 TiN M20, 3660 TiN M22, 3660 TiN M24, 3660 TiN M27, 3660 TiN M30
