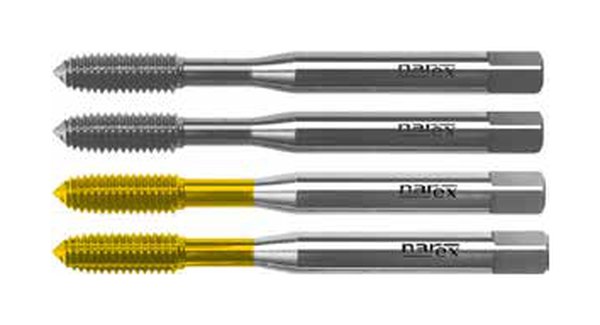

Narex Ovalama Kılavuzu DIN 2174 HSSE (2900 / 2950)
Marka: Narex Ždánice
Narex Ovalama Kılavuzu DIN 2174 HSSE (2900 / 2950): DIN 2174, HSSE, ISO 2 / 6HX. Ölçü tablosu ve stok kodları.
Narex Ovalama Kılavuzu DIN 2174 HSSE (2900 / 2950) hakkında
Narex Ovalama Kılavuzu DIN 2174 HSSE (2900 / 2950), metrik (M) normal diş çekmek için DIN 2174 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Talaşsız çalışan ovalama (form) kılavuzudur; diş, malzemenin plastik şekil değiştirmesiyle oluşturulur. Talaş oluşmadığı için kör ve geçme deliklerde kullanılabilir, dişin mukavemeti yüksektir. Ön delik çapı kesme kılavuzlarından farklıdır; tablodaki matkap çapını kullanın.
Seri / varyant: 2900, 2950, 2900 TiN, 2950 TiN. Kaplama seçenekleri: TiN (titanyum nitrür). Diş toleransı ISO 2 / 6HX. Katalogda 2900 ve 2950 serileri yağ kanallı ve kanalsız versiyonlar olarak verilmiştir; ana kullanım alanı çinko alaşımları, yapısal ve kolay işlenir çelikler ile alüminyum alaşımlarıdır.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 2900 M3, 2900 TiN M3, 2900 M3,5, 2900 TiN M3,5, 2900 M4, 2900 TiN M4, 2900 M5, 2900 TiN M5, 2900 M6, 2900 TiN M6, 2900 M8, 2900 TiN M8, 2900 M10, 2900 TiN M10, 2900 M12, 2900 TiN M12
