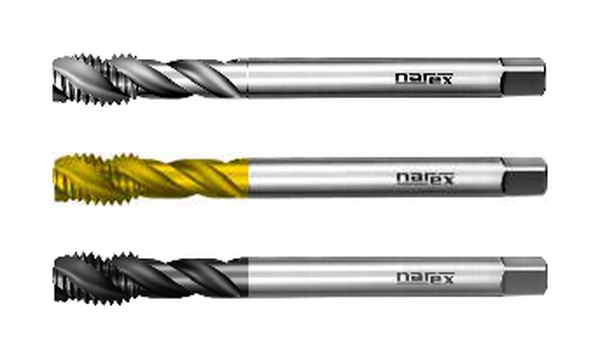

Narex Makine Kılavuzu DIN 376 HSSE 40° Helis 6G (4050)

Marka: Narex Ždánice

Narex Makine Kılavuzu DIN 376 HSSE 40° Helis 6G (4050)

Narex Makine Kılavuzu DIN 376 HSSE 40° Helis 6G (4050): DIN 376, HSSE, ISO 3 / 6G. Ölçü tablosu ve stok kodları.

Narex Makine Kılavuzu DIN 376 HSSE 40° Helis 6G (4050) hakkında

Narex Makine Kılavuzu DIN 376 HSSE 40° Helis 6G (4050), metrik (M) normal diş çekmek için DIN 376 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. 40° sağ helis kanalları talaşı geriye, şafta doğru taşır; kör deliklerde talaş sıkışmasını önleyerek güvenli diş çekmeyi sağlar.

Seri / varyant: 4050 6G, 4050 6G TiN, 4050 6G TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı ISO 3 / 6G. 6G toleransı, kaplama yapılacak parçalarda diş boşluğu bırakmak için kullanılır.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 4050 6G M12, 4050 6G TiN M12, 4050 6G TiALN M12, 4050 6G M14, 4050 6G TiN M14, 4050 6G TiALN M14, 4050 6G M16, 4050 6G TiN M16, 4050 6G TiALN M16, 4050 6G M18, 4050 6G TiN M18, 4050 6G TiALN M18, 4050 6G M20, 4050 6G TiN M20, 4050 6G TiALN M20
