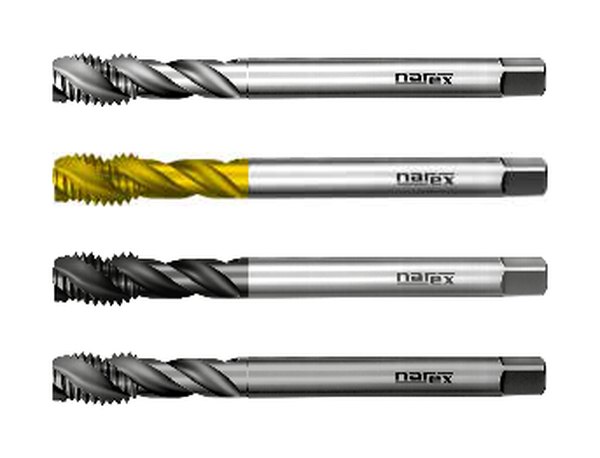

Narex Makine Kılavuzu DIN 376 HSSE 40° Helis (4050 / 4090)
Marka: Narex Ždánice
Narex Makine Kılavuzu DIN 376 HSSE 40° Helis (4050 / 4090): DIN 376, HSSE, ISO 2 / 6H. Ölçü tablosu ve stok kodları.
Narex Makine Kılavuzu DIN 376 HSSE 40° Helis (4050 / 4090) hakkında
Narex Makine Kılavuzu DIN 376 HSSE 40° Helis (4050 / 4090), metrik (M) normal diş çekmek için DIN 376 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. 40° sağ helis kanalları talaşı geriye, şafta doğru taşır; kör deliklerde talaş sıkışmasını önleyerek güvenli diş çekmeyi sağlar.
Seri / varyant: 4050, 4050 TiN, 4050 TiALN, 4090 OX. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür), OX (oksidasyon / buhar işlemi). Diş toleransı ISO 2 / 6H.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 4050 M3, 4050 TiN M3, 4050 TiALN M3, 4090 OX M3, 4050 M4, 4050 TiN M4, 4050 TiALN M4, 4090 OX M4, 4050 M5, 4050 TiN M5, 4050 TiALN M5, 4090 OX M5, 4050 M6, 4050 TiN M6, 4050 TiALN M6, 4090 OX M6, 4050 M8, 4050 TiN M8, 4050 TiALN M8, 4090 OX M8, 4050 M9, 4050 TiN M9, 4050 TiALN M9, 4090 OX M9, 4050 M10, 4050 TiN M10, 4050 TiALN M10, 4090 OX M10, 4050 M12, 4050 TiN M12, 4050 TiALN M12, 4090 OX M12, 4050 M14, 4050 TiN M14, 4050 TiALN M14, 4090 OX M14, 4050 M16, 4050 TiN M16, 4050 TiALN M16, 4090 OX M16, 4050 M18, 4050 TiN M18, 4050 TiALN M18, 4090 OX M18, 4050 M20, 4050 TiN M20, 4050 TiALN M20, 4090 OX M20, 4050 M22, 4050 TiN M22, 4050 TiALN M22, 4090 OX M22, 4050 M24, 4050 TiN M24, 4050 TiALN M24, 4090 OX M24, 4050 M27, 4050 TiN M27, 4050 TiALN M27, 4090 OX M27
