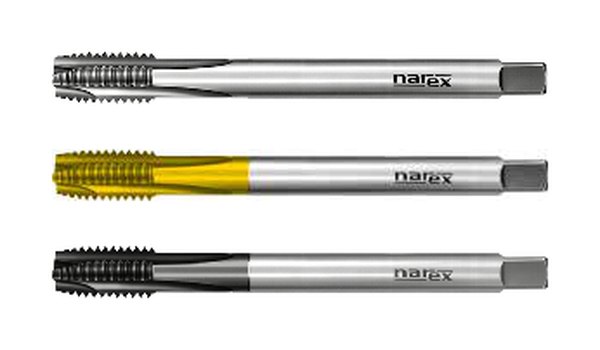

Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli 6G (3500)

Marka: Narex Ždánice

Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli 6G (3500)

Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli 6G (3500): DIN 376, HSSE, ISO 3 / 6G. Ölçü tablosu ve stok kodları.

Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli 6G (3500) hakkında

Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli 6G (3500), metrik (M) normal diş çekmek için DIN 376 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.

Seri / varyant: 3500 6G, 3500 6G TiN, 3500 6G TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı ISO 3 / 6G. 6G toleransı, kaplama yapılacak (galvaniz vb.) parçalarda diş boşluğu bırakmak için kullanılır.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 3500 6G M12, 3500 6G TiN M12, 3500 6G TiALN M12, 3500 6G M14, 3500 6G TiN M14, 3500 6G TiALN M14, 3500 6G M16, 3500 6G TiN M16, 3500 6G TiALN M16, 3500 6G M18, 3500 6G TiN M18, 3500 6G TiALN M18, 3500 6G M20, 3500 6G TiN M20, 3500 6G TiALN M20
