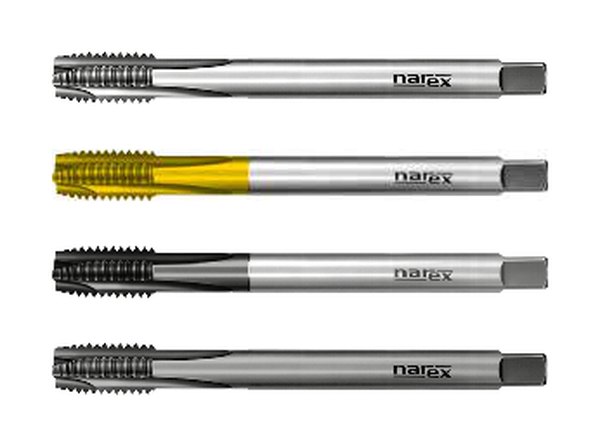

Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3500 / 3540)
Marka: Narex Ždánice
Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3500 / 3540): DIN 376, HSSE, ISO 2 / 6H. Ölçü tablosu ve stok kodları.
Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3500 / 3540) hakkında
Narex Makine Kılavuzu DIN 376 HSSE Uç Bilemeli (3500 / 3540), metrik (M) normal diş çekmek için DIN 376 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.
Seri / varyant: 3500, 3500 TiN, 3500 TiALN, 3540 OX. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür), OX (oksidasyon / buhar işlemi). Diş toleransı ISO 2 / 6H.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 3500 M4, 3500 TiN M4, 3500 TiALN M4, 3540 OX M4, 3500 M5, 3500 TiN M5, 3500 TiALN M5, 3540 OX M5, 3500 M6, 3500 TiN M6, 3500 TiALN M6, 3540 OX M6, 3500 M8, 3500 TiN M8, 3500 TiALN M8, 3540 OX M8, 3500 M9, 3500 TiN M9, 3500 TiALN M9, 3540 OX M9, 3500 M10, 3500 TiN M10, 3500 TiALN M10, 3540 OX M10, 3500 M11, 3500 TiN M11, 3500 TiALN M11, 3540 OX M11, 3500 M12, 3500 TiN M12, 3500 TiALN M12, 3540 OX M12, 3500 M14, 3500 TiN M14, 3500 TiALN M14, 3540 OX M14, 3500 M16, 3500 TiN M16, 3500 TiALN M16, 3540 OX M16, 3500 M18, 3500 TiN M18, 3500 TiALN M18, 3540 OX M18, 3500 M20, 3500 TiN M20, 3500 TiALN M20, 3540 OX M20, 3500 M22, 3500 TiN M22, 3500 TiALN M22, 3540 OX M22, 3500 M24, 3500 TiN M24, 3500 TiALN M24, 3540 OX M24, 3500 M27, 3500 TiN M27, 3500 TiALN M27, 3540 OX M27
