Narex Makine Kılavuzu DIN 371 HSSE 40° Helis 6G (2050)

Marka: Narex Ždánice

Narex Makine Kılavuzu DIN 371 HSSE 40° Helis 6G (2050)

Narex Makine Kılavuzu DIN 371 HSSE 40° Helis 6G (2050): DIN 371, HSSE, ISO 3 / 6G. Ölçü tablosu ve stok kodları.

Narex Makine Kılavuzu DIN 371 HSSE 40° Helis 6G (2050) hakkında

Narex Makine Kılavuzu DIN 371 HSSE 40° Helis 6G (2050), metrik (M) normal diş çekmek için DIN 371 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. 40° sağ helis kanalları talaşı geriye, şafta doğru taşır; kör deliklerde talaş sıkışmasını önleyerek güvenli diş çekmeyi sağlar.

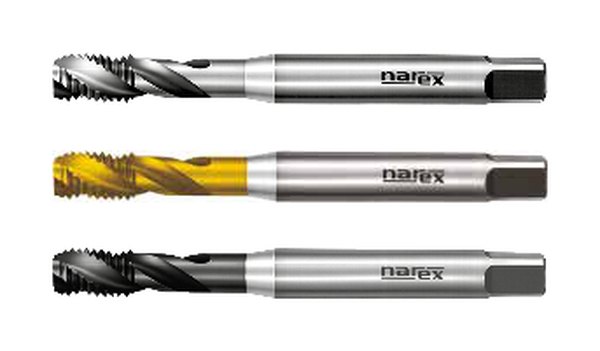

Seri / varyant: 2050 6G, 2050 6G TiN, 2050 6G TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı ISO 3 / 6G. 6G toleransı, kaplama yapılacak parçalarda diş boşluğu bırakmak için kullanılır.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 2050 6G M3, 2050 6G TiN M3, 2050 6G TiALN M3, 2050 6G M4, 2050 6G TiN M4, 2050 6G TiALN M4, 2050 6G M4,5, 2050 6G M5, 2050 6G TiN M5, 2050 6G TiALN M5, 2050 6G M6, 2050 6G TiN M6, 2050 6G TiALN M6, 2050 6G M8, 2050 6G TiN M8, 2050 6G TiALN M8, 2050 6G M10, 2050 6G TiN M10, 2050 6G TiALN M10
