Narex Makine Kılavuzu DIN 371 HSSE 40° Helis (2050 / 2090)
Marka: Narex Ždánice
Narex Makine Kılavuzu DIN 371 HSSE 40° Helis (2050 / 2090): DIN 371, HSSE, ISO 2 / 6H. Ölçü tablosu ve stok kodları.
Narex Makine Kılavuzu DIN 371 HSSE 40° Helis (2050 / 2090) hakkında
Narex Makine Kılavuzu DIN 371 HSSE 40° Helis (2050 / 2090), metrik (M) normal diş çekmek için DIN 371 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. 40° sağ helis kanalları talaşı geriye, şafta doğru taşır; kör deliklerde talaş sıkışmasını önleyerek güvenli diş çekmeyi sağlar.

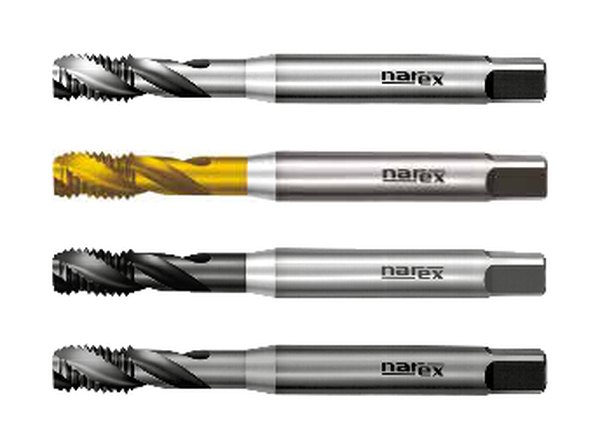

Seri / varyant: 2050, 2050 TiN, 2050 TiALN, 2090 OX. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür), OX (oksidasyon / buhar işlemi). Diş toleransı ISO 2 / 6H.
Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.
Stok kodları: 2050 M2, 2050 TiN M2, 2050 TiALN M2, 2090 OX M2, 2050 M2,5, 2050 TiN M2,5, 2050 TiALN M2,5, 2090 OX M2,5, 2050 M3, 2050 TiN M3, 2050 TiALN M3, 2090 OX M3, 2050 M3,5, 2050 TiN M3,5, 2050 TiALN M3,5, 2090 OX M3,5, 2050 M4, 2050 TiN M4, 2050 TiALN M4, 2090 OX M4, 2050 M4,5, 2050 TiN M4,5, 2050 TiALN M4,5, 2090 OX M4,5, 2050 M5, 2050 TiN M5, 2050 TiALN M5, 2090 OX M5, 2050 M6, 2050 TiN M6, 2050 TiALN M6, 2090 OX M6, 2050 M7, 2050 TiN M7, 2050 TiALN M7, 2090 OX M7, 2050 M8, 2050 TiN M8, 2050 TiALN M8, 2090 OX M8, 2050 M9, 2050 TiN M9, 2050 TiALN M9, 2090 OX M9, 2050 M10, 2050 TiN M10, 2050 TiALN M10, 2090 OX M10
