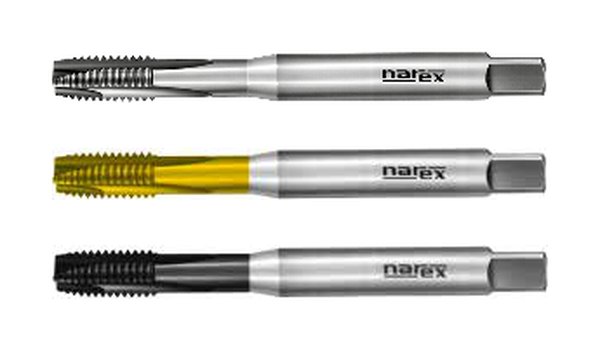

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli 6G (1500)

Marka: Narex Ždánice

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli 6G (1500)

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli 6G (1500): DIN 371, HSSE, ISO 3 / 6G. Ölçü tablosu ve stok kodları.

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli 6G (1500) hakkında

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli 6G (1500), metrik (M) normal diş çekmek için DIN 371 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.

Seri / varyant: 1500 6G, 1500 6G TiN, 1500 6G TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı ISO 3 / 6G. 6G toleransı, kaplama yapılacak (galvaniz vb.) parçalarda diş boşluğu bırakmak için kullanılır.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 1500 6G M3, 1500 6G TiN M3, 1500 6G TiALN M3, 1500 6G M4, 1500 6G TiN M4, 1500 6G TiALN M4, 1500 6G M5, 1500 6G TiN M5, 1500 6G TiALN M5, 1500 6G M6, 1500 6G TiN M6, 1500 6G TiALN M6, 1500 6G M8, 1500 6G TiN M8, 1500 6G TiALN M8, 1500 6G M10, 1500 6G TiN M10, 1500 6G TiALN M10
