Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli (1500 / 1540)

Marka: Narex Ždánice

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli (1500 / 1540)

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli (1500 / 1540): DIN 371, HSSE, ISO 2 / 6H. Ölçü tablosu ve stok kodları.

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli (1500 / 1540) hakkında

Narex Makine Kılavuzu DIN 371 HSSE Uç Bilemeli (1500 / 1540), metrik (M) normal diş çekmek için DIN 371 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.

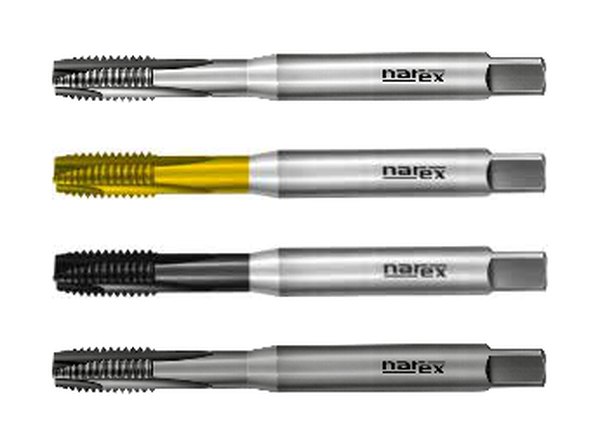

Seri / varyant: 1500, 1500 TiN, 1500 TiALN, 1540 OX. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür), OX (oksidasyon / buhar işlemi). Diş toleransı ISO 2 / 6H.

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 1500 M2, 1500 TiN M2, 1500 TiALN M2, 1540 OX M2, 1500 M2,5, 1500 TiN M2,5, 1500 TiALN M2,5, 1540 OX M2,5, 1500 M3, 1500 TiN M3, 1500 TiALN M3, 1540 OX M3, 1500 M3,5, 1500 TiN M3,5, 1500 TiALN M3,5, 1540 OX M3,5, 1500 M4, 1500 TiN M4, 1500 TiALN M4, 1540 OX M4, 1500 M4,5, 1500 TiN M4,5, 1500 TiALN M4,5, 1540 OX M4,5, 1500 M5, 1500 TiN M5, 1500 TiALN M5, 1540 OX M5, 1500 M6, 1500 TiN M6, 1500 TiALN M6, 1540 OX M6, 1500 M7, 1500 TiN M7, 1500 TiALN M7, 1540 OX M7, 1500 M8, 1500 TiN M8, 1500 TiALN M8, 1540 OX M8, 1500 M9, 1500 TiN M9, 1500 TiALN M9, 1540 OX M9, 1500 M10, 1500 TiN M10, 1500 TiALN M10, 1540 OX M10
