Narex İnce Diş (MF) Makine Kılavuzu DIN 374 HSSE Uç Bilemeli (3500)

Marka: Narex Ždánice

Narex İnce Diş (MF) Makine Kılavuzu DIN 374 HSSE Uç Bilemeli (3500): DIN 374, HSSE, ISO 2 / 6H. Ölçü tablosu ve stok kodları.

Narex İnce Diş (MF) Makine Kılavuzu DIN 374 HSSE Uç Bilemeli (3500) hakkında

Narex İnce Diş (MF) Makine Kılavuzu DIN 374 HSSE Uç Bilemeli (3500), metrik ince (MF) diş çekmek için DIN 374 standardında, kobalt alaşımlı süper yüksek hız çeliğinden (HSSE) üretilmiş, çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) tasarlanmış bir kılavuzdur. Düz kanallı ve uç bilemeli (B formu) yapısı talaşı kesme yönünde ileri doğru iter; bu nedenle özellikle geçme (boydan boya) deliklerde tercih edilir.

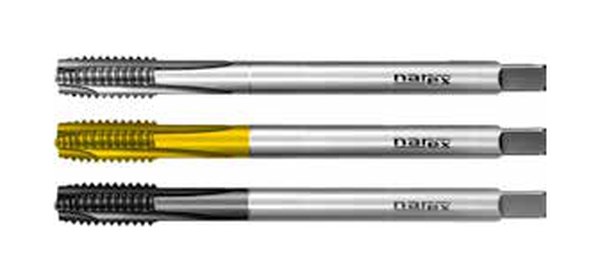

Seri / varyant: 3500, 3500 TiN, 3500 TiALN. Kaplama seçenekleri: TiN (titanyum nitrür), TiALN (titanyum alüminyum nitrür). Diş toleransı ISO 2 / 6H. Stok kodları "seri + çap x hatve" biçimindedir (ör. 3500 M10x1).

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı yer alır. Kılavuz seçerken iş parçası malzemesini, deliğin kör ya da geçme oluşunu ve istenen toleransı birlikte değerlendirin; ön deliği tablodaki matkap çapıyla açmak diş kalitesini ve kılavuz ömrünü doğrudan etkiler.

Stok kodları: 3500 M4x0,5, 3500 TiN M4x0,5, 3500 TiALN M4x0,5, 3500 M5x0,5, 3500 TiN M5x0,5, 3500 TiALN M5x0,5, 3500 M6x0,75, 3500 TiN M6x0,75, 3500 TiALN M6x0,75, 3500 M6x0,5, 3500 TiN M6x0,5, 3500 TiALN M6x0,5, 3500 M7x0,75, 3500 TiN M7x0,75, 3500 TiALN M7x0,75, 3500 M8x1, 3500 TiN M8x1, 3500 TiALN M8x1, 3500 M8x0,75, 3500 TiN M8x0,75, 3500 TiALN M8x0,75, 3500 M8x0,5, 3500 TiN M8x0,5, 3500 TiALN M8x0,5, 3500 M9x1, 3500 TiN M9x1, 3500 TiALN M9x1, 3500 M10x1,25, 3500 TiN M10x1,25, 3500 TiALN M10x1,25, 3500 M10x1, 3500 TiN M10x1, 3500 TiALN M10x1, 3500 M10x0,75, 3500 TiN M10x0,75, 3500 TiALN M10x0,75, 3500 M11x1, 3500 TiN M11x1, 3500 TiALN M11x1, 3500 M11x0,75, 3500 TiN M11x0,75, 3500 TiALN M11x0,75, 3500 M12x1,5, 3500 TiN M12x1,5, 3500 TiALN M12x1,5, 3500 M12x1,25, 3500 TiN M12x1,25, 3500 TiALN M12x1,25, 3500 M12x1, 3500 TiN M12x1, 3500 TiALN M12x1, 3500 M13x1,5, 3500 TiN M13x1,5, 3500 TiALN M13x1,5, 3500 M13x1,25, 3500 TiN M13x1,25, 3500 TiALN M13x1,25, 3500 M14x1,5, 3500 TiN M14x1,5, 3500 TiALN M14x1,5
