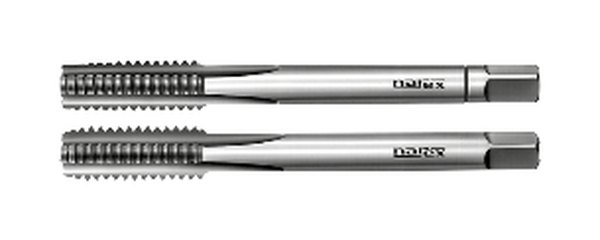

Narex İnce Diş (MF) El Takım Kılavuzu DIN 2181 HSS (0300)

Marka: Narex Ždánice

Narex İnce Diş (MF) El Takım Kılavuzu DIN 2181 HSS (0300)

Narex İnce Diş (MF) El Takım Kılavuzu DIN 2181 HSS (0300): metrik ince (MF), DIN 2181, HSS, 2'li takım. Ölçü tablosu ve stok kodları.

Narex İnce Diş (MF) El Takım Kılavuzu DIN 2181 HSS (0300) hakkında

Narex İnce Diş (MF) El Takım Kılavuzu DIN 2181 HSS (0300), metrik ince (MF) diş açmak için DIN 2181 standardında, yüksek hız çeliğinden (HSS) üretilmiş 2'li takım el kılavuzudur; çekme dayanımı 800 N/mm²'ye kadar olan çelikler için (Tip N) uygundur. El kılavuzları, tezgah olmadan kılavuz kolu ile elle diş çekmek için takım halinde kullanılır: takımdaki kılavuzlar sırayla (ön, orta, son) kullanılarak diş kademeli olarak açılır ve kesme yükü dağıtılır.

Seri: 0300. Diş toleransı ISO 2 / 6H. Stok kodları "seri + çap x hatve" biçimindedir (ör. 0300 M10x1).

Tabloda her ölçü için hatve, toplam boy, diş boyu, şaft çapı, kare ölçüsü, ağız sayısı ve önerilen ön delik (matkap) çapı verilmiştir; ön deliği tablodaki matkap çapıyla açın ve kılavuzu kılavuz kolu ile dik tutarak çevirin.

Stok kodları: 0300 M4x0,5, 0300 M4,5x0,5, 0300 M5x0,5, 0300 M5,5x0,5, 0300 M6x0,75, 0300 M6x0,5, 0300 M7x0,75, 0300 M8x1, 0300 M8x0,75, 0300 M8x0,5, 0300 M9x1, 0300 M9x0,75, 0300 M10x1,25, 0300 M10x1, 0300 M10x0,75, 0300 M11x1, 0300 M11x0,75, 0300 M12x1,5, 0300 M12x1,25, 0300 M12x1, 0300 M13x1, 0300 M14x1,5, 0300 M14x1,25, 0300 M14x1, 0300 M15x1,5, 0300 M15x1, 0300 M16x1,5, 0300 M16x1, 0300 M17x1,5, 0300 M17x1, 0300 M18x2, 0300 M18x1,5, 0300 M18x1, 0300 M20x2, 0300 M20x1,5, 0300 M20x1, 0300 M22x2, 0300 M22x1,5, 0300 M22x1, 0300 M24x2, 0300 M24x1,5, 0300 M24x1, 0300 M25x2, 0300 M25x1,5, 0300 M26x1,5, 0300 M27x2, 0300 M27x1,5, 0300 M27x1, 0300 M28x2, 0300 M28x1,5, 0300 M30x2, 0300 M30x1,5, 0300 M30x1, 0300 M32x1,5, 0300 M33x2, 0300 M33x1,5, 0300 M34x1,5, 0300 M35x1,5, 0300 M36x3, 0300 M36x2
